1,2 GHz 0,1 / 25/200/800MW A / V Émetteur VTX Récepteur VRX 9CH 1060 ~ 1380 MHz pour le drone à long terme
1,2 GHz 0,1/25/200/800 mW Émetteur/récepteur VRX A/V VTX 9 canaux 1 060 à 1 380 MHz pour longue portée Drone
Émetteur VTX :
一. Bouton de commande et lumière LED
1. 4 voyants verts représentent la fréquence : 0,1 mW (0 / 25 mW)
(D)/200 mW(C)/800 mW(H), la valeur par défaut au démarrage est de 0,1 mW. Appuyez longuement
Le bouton permet de passer à la fréquence suivante. Effectuez un cycle d'opération.
Chaque appui long active le changement de fréquence et allume le voyant. Remarque : la fréquence doit être ajustée à chaque appui.
coupure de courant
2. 9 lumières rouges représentent la bande, une courte pression peut passer à la bande suivante,
Cette opération peut être répétée. Chaque appui court signifie que la bande
l'interrupteur et la lumière s'allument. Remarque : l'opération dispose d'une mémoire de réglage, le système
pourrait sauvegarder la bande actuelle en cas de coupure de courant
Oui. Définition de l'interface :
1. Le type d'antenne est SMA : La tête d'antenne est "filetage externe +
La tige de l'antenne est un filetage interne + aiguille. Elle est équipée d'une antenne en Y 1,2 G spécialement conçue.
Tableaux d'interface 2.7P1.25 :
1).entrée d'alimentation DC 7-28V;
2). masse d'entrée ;
3).entrée vidéo ;
4). Entrée audio 6,5 M ；
5).Sortie CC 7-28 V ;
6).Masse de sortie CC ;
7_.Sortie CC 5 V
Récepteur VRX :
一. Bouton de commande et lumière LED
1. 9 LED rouges indiquent la fréquence. Appuyez brièvement une fois pour passer à la fréquence suivante. Effectuez un cycle de fonctionnement ; chaque appui court indique le changement de fréquence.
et la lumière allumée.
Remarque : l'opération dispose de la mémoire de réglage, le
le système pourrait enregistrer la fréquence actuelle lorsque l'alimentation
couper.
Oui. Définition de l'interface :
1. L'antenne est de type SMA : la tête est à filetage externe et alésage, et la tige est à filetage interne et aiguille. Elle est équipée d'une antenne en Y 1,2 G spécialement conçue.
Tableaux d'interface 2.7P1.25 :
1). Entrée d'alimentation DC 7-28V ;
2). masse d'entrée ;
3). entrée vidéo ;
4). Entrée audio 6,5 M ；
5). Sortie CC 7-28 V ;
6). Masse de sortie CC ;
7).Sortie CC 5V.
3. Tableau de définition de pad 5P :
1. entrée d'alimentation DC 7-28V ;
2. terre d'entrée ;
3. entrée vidéo ;
4. Sortie CC 5 V ;
5. Masse de sortie CC
Caractéristiques:
Émetteur VTX :
Bande de fréquences : 1060~1380MHz
Client de la chaîne : 9
Fréquence du canal : 1 080/1 120/1 160/1 200/1 240/1 280/1 320/1 360/1 258 MHz
Sous-porteuse audio : 6,5 MHz/6,0 MHz
Type de modulation : FM
Contrôle de fréquence : PLL
Contrôle de sous-porteuse audio : PLL
Stabilité de fréquence : ±100 kHz (typ.)
Précision de fréquence : ±200 kHz (typ.)
Rapport A/V : -26 ± 2 dB
Rapport signal/bruit (Fo±3MHz) : >70dBc
Erreur de porteuse du canal : 1 dB
Port d'antenne : 50 Ohms
Format d'entrée : NTSC ou PAL
Niveau d'entrée vidéo : type 1 V ± 0,2 Vp-p
Niveau d'entrée audio : type 1 V ± 0,2 Vp-p
Température de fonctionnement : -10℃~+60℃
Alimentation d'entrée CC : 7-28 V
Tension de sortie CC : 7,28 V ; 5 V CC
Dimensions du profil : 45,5 mm (L) x 35,8 mm (l) x 8,4 mm (H)
Position du trou d'installation : 30,5 mm x 30,5 mm
Poids net : 10 g
Récepteur VRX :
Caractéristiques CC
ALIMENTATION : 5,0 V
Consommation de courant : (280 ± 40) mA
Spécification environnementale
Température de fonctionnement : -10~+65 ºC
Température de stockage : -30~+85 ºC
Humidité de fonctionnement : 85 % HR
RF
Plage de fréquences de réception : 1050~1380MHz
Rapport d'onde stationnaire de tension : 2:1
Système de démodulation : FM/PLL
SI : 480 MHz
Impédance d'entrée ANT. : 50Ω, typ.
Stabilisation de fréquence LO : ±200 kHz
Précision de fréquence LO : ± 200 kHz
Contrôle LO : PLL
Fuite LO d'entrée : -65 dBm
Sensibilité de réception : -95 dBm
Plage de niveau d'entrée : -95 dBm ~ +5 dBm
Caractéristiques vidéo
Impédance de sortie vidéo : 75 Ω, typ.
Niveau de sortie vidéo 1 Vp-p, typ.
Polarité vidéo (NÉGATIVE)
Réponse en fréquence vidéo : ± 5 dB, max. 50 Hz ~ 6 MHz
Gain différentiel : ± 5 %, max.
Phase différentielle : ± 5 degrés, max.
3 dB IF LARGE BANDE : 16,5 MHz
Rapport signal/bruit : 38 dB, minimum
Tension de sortie RSSI (-30 dBm ~ -90 dBm) : 1,3 ~ 0,7 V
Audio
Impédance de sortie audio : 2 KΩ, typ.
Niveau de sortie audio : 1±0,2 Vp-p, typ.
Plage de fréquences de sortie audio : 100 Hz ~ 20 kHz
Porteuse audio : 6,0 MHz (AR), 6,5 MHz (AL)
Précision de la porteuse audio : ± 30 kHz
Rapport signal/bruit (50 Hz ~ 15 kHz) : 50 dB, minimum
THD : (50 Hz ~ 15 kHz, 3 Vp-p) 1,5 %, max.
Dimensions du profil : 44 mm (L) x 27 mm (l) x 27 mm (H)
Poids net : 20 g
Emballage inclus:

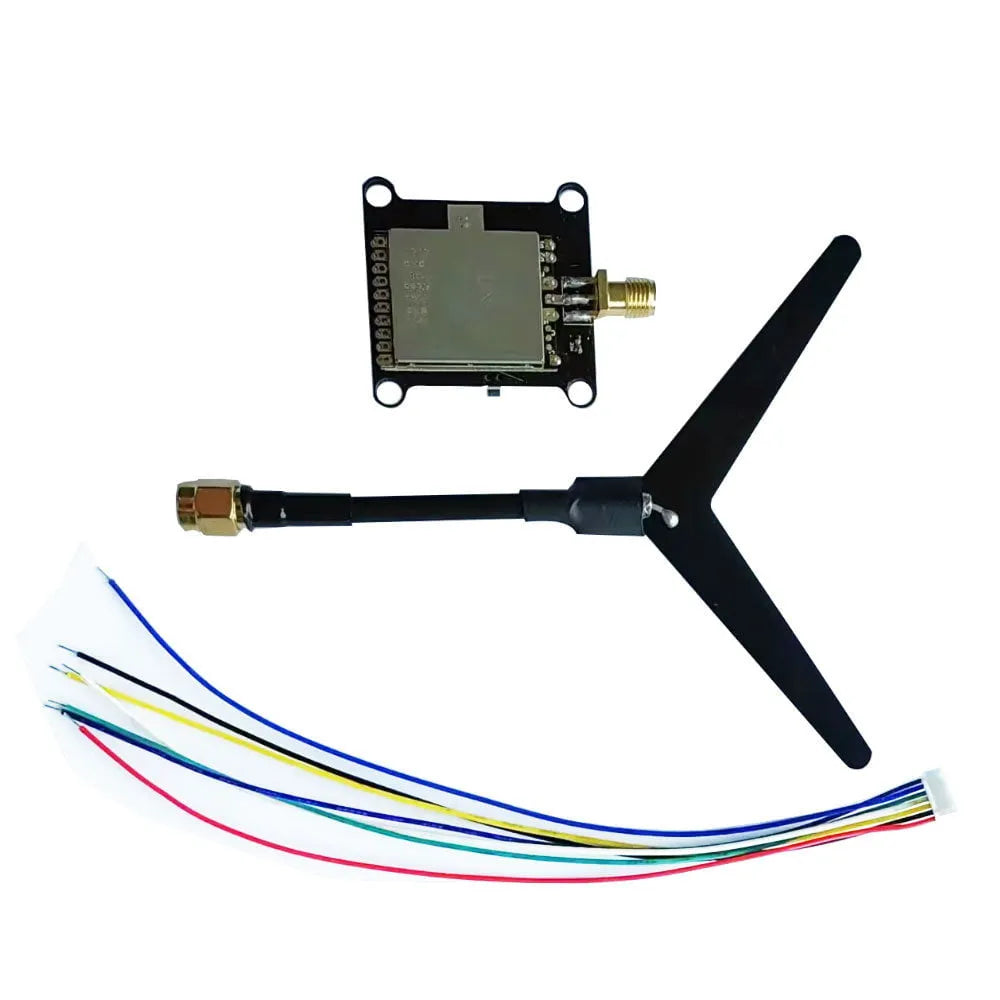

Émetteur VTX :
1 module VTX
1X antenne de type « Y »
1 câble simple tête 7P 1,25

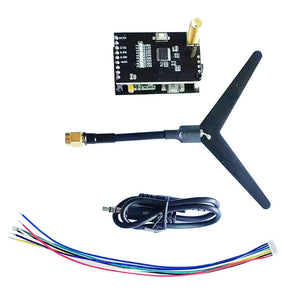

Récepteur VRX
1 module VRX
1 antenne de type « Y »
1X câble de sortie vidéo à deux canaux
1 câble simple 7P 1,25 à 1 tête
