Module HappyModel ExpressLRS V2 ES900TX / ES900RX MARRIEUR ELRS LONG RATIE 915MHz
Modèle heureux Module ExpressLRS V2 ES900TX/ES900RX Prise en charge matérielle ELRS longue portée 915 MHz à la place de ES915TX/ES915RX
Avis : La nouvelle version du module TX et RX 868 MHz/900 MHz d'ExpressLRS (ES900TX et ES900RX) est en cours de lancement. En raison de la pénurie de puces SMT32, les ES915TX et ES915RX seront remplacés par des ES915TX et ES915RX. ExpressLRS lancera prochainement la nouvelle cible pour les ES900TX et ES900RX.
Depuis le 24 novembre 2021, les combos ES900TX et ES900TX/RX sont tous entièrement assemblés avant d'être expédiés hors de l'usine.

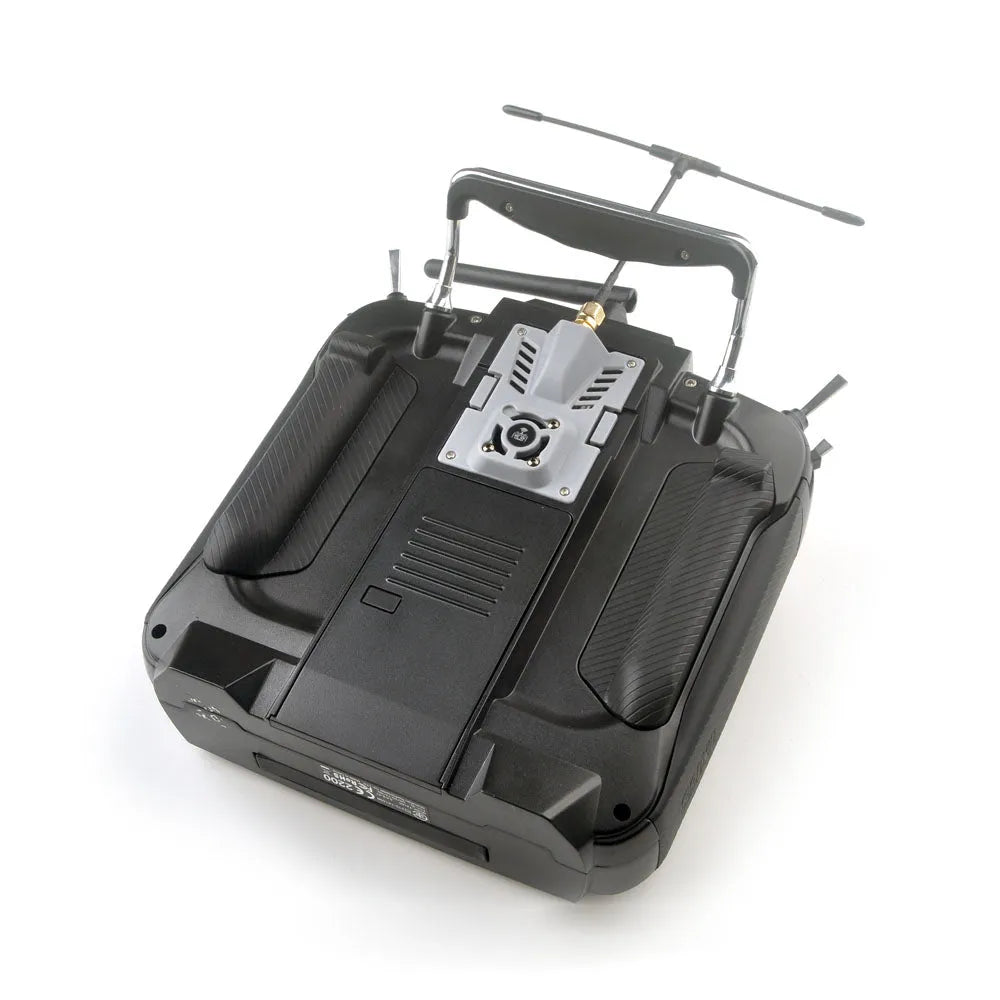

Les modules ES900TX et ES900RX constituent un ensemble d'équipements de transmission sans fil longue portée 915 MHz/868 MHz (en option), développés et conçus à partir du logiciel open source ExpressLRS. Ces modules se caractérisent par une très longue portée, un fonctionnement stable et une faible latence. Compatible avec la plupart des télécommandes Opentx, ils sont particulièrement adaptés aux télécommandes des séries Radiomaster TX16S et Jumper T12, T16 et T18, et sont prêts à l'emploi. Nous avons spécialement personnalisé le dissipateur thermique du module émetteur et avons conservé la position d'installation du ventilateur 2006 pour garantir la stabilité du module émetteur dans des conditions de forte puissance.
Nouveau module ES900TX livré avec un ventilateur 2006, il fonctionnera automatiquement lorsque la puissance TX est de 250 mW.
Source sur GitHub: https://github.com/ExpressLRS/ExpressLRS
Communauté ExpressLRS:ExpressLRS – Liaison de radiocommande haute performance
Le micrologiciel ExpressLRS étant constamment amélioré et mis à jour, nous vous recommandons fortement d'utiliser le micrologiciel de mise à jour du configurateur ExpressLRS pour obtenir la meilleure expérience.
Configurateur https://github.com/ExpressLRS/ExpressLRS-Configurator/releases
Micrologiciel https://github.com/ExpressLRS/ExpressLRS/releases
Caractéristiques:

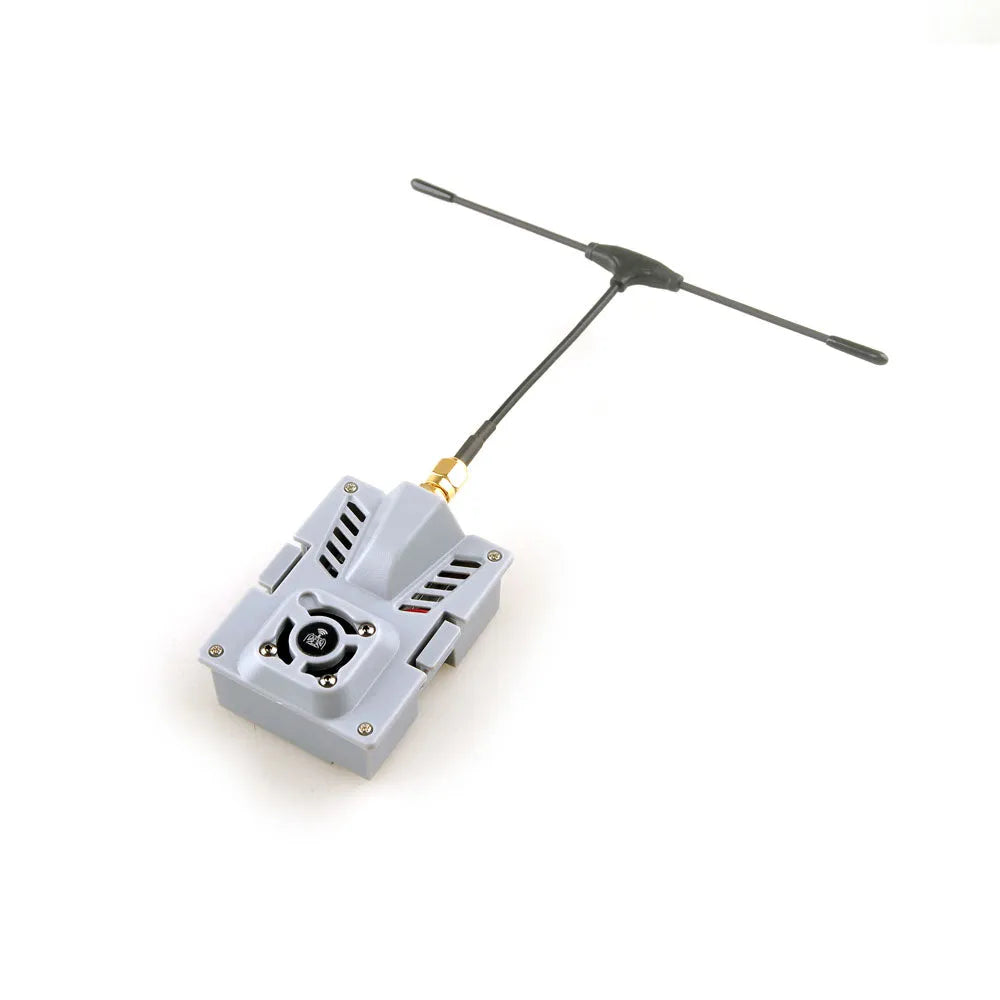

ES900TX：
Microcontrôleur : ESP32 + ESP8285
Dimensions : 55 mm x 39 mm x 11 mm
Poids : 9,2 grammes (uniquement le module TX)
Connecteur d'antenne : SMA
VCC saisir: 5~13v, recommandé 5v~9v
RF Fréquence en option : 915 MHz ou 868 MHz (UE)
Maximum Sortir Pouvoir: <33 dBm (pour > 27 dBm opération, nous recommander ajouter un ventilateur pour forcer refroidissement)
La fonction de mise à jour du micrologiciel Wi-Fi pour ES900TX sera disponible dans un court laps de temps.

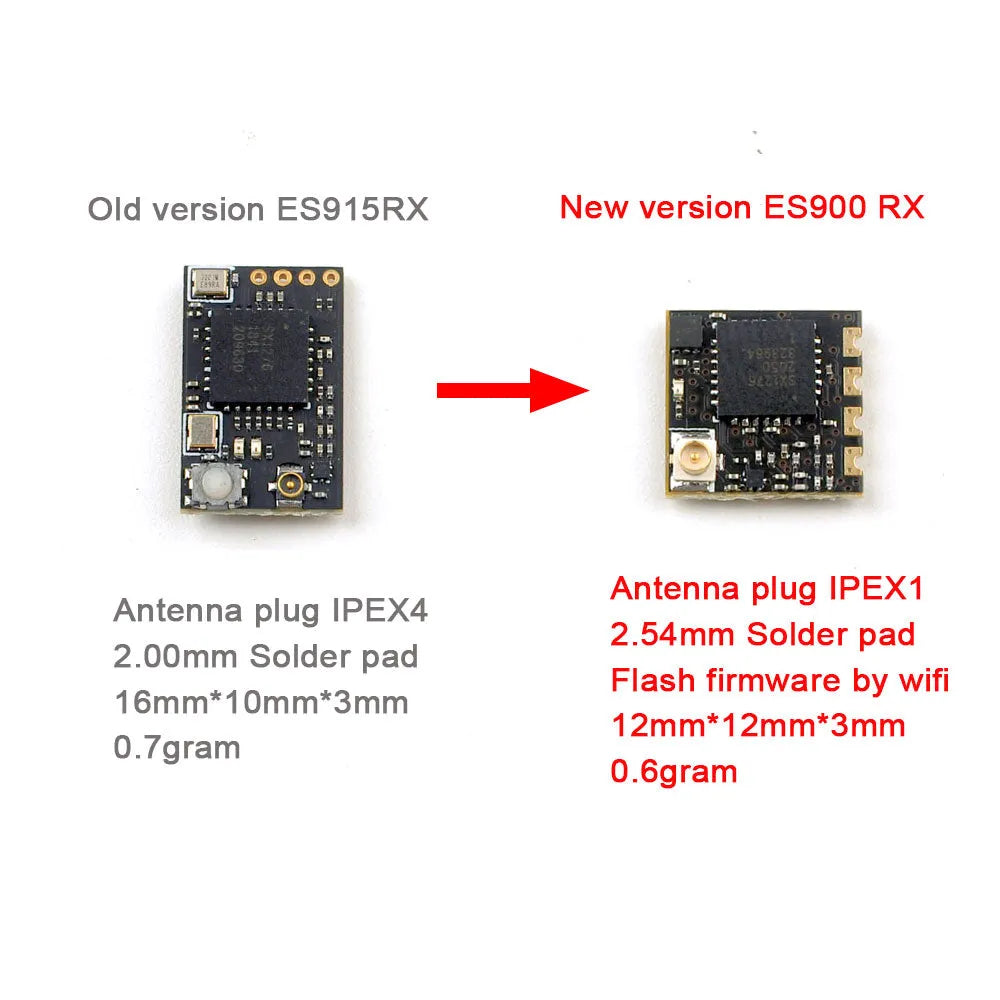

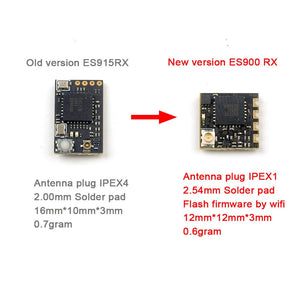

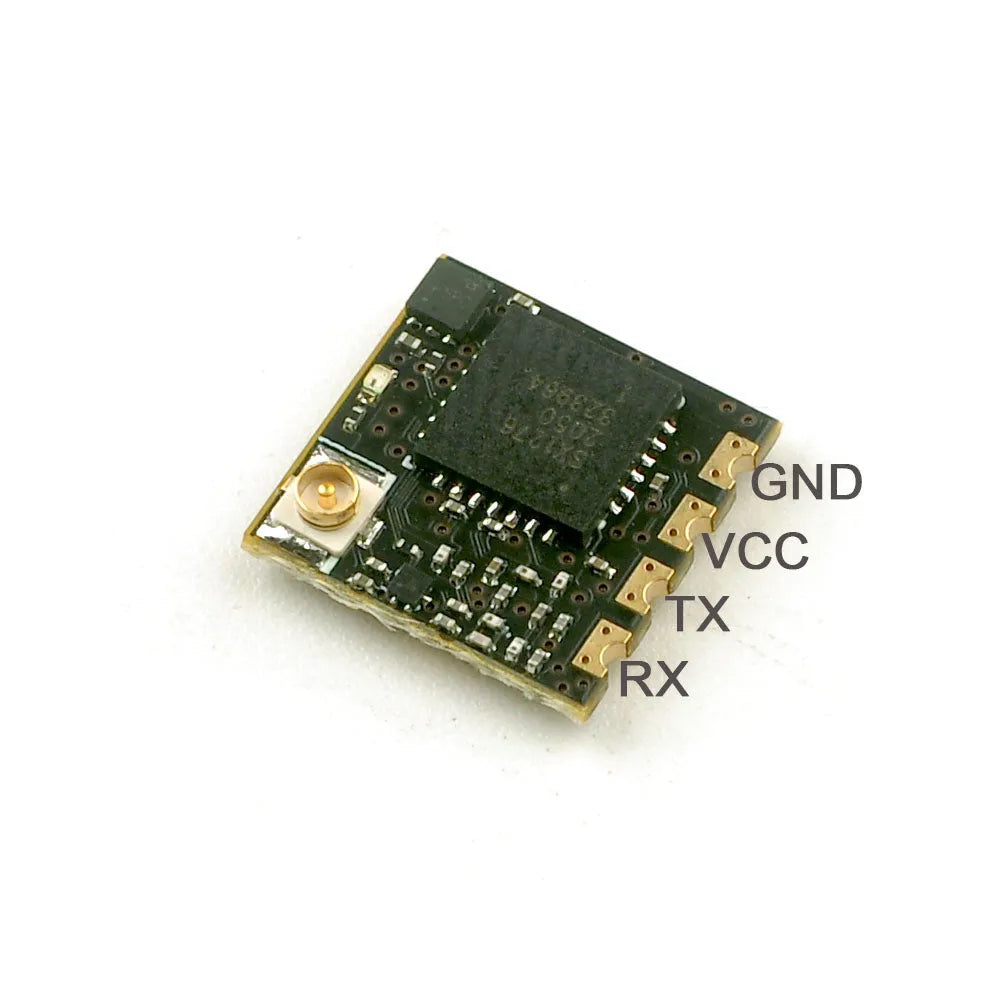

ES900RX：
MCU:ESP8285
VCC saisir: 5v
Opération actuel: ~100 Ma
Ordonnance À FC protocole: CRSF
RF Fréquence en option : 915 MHz ou 868 MHz (UE)
Dimensions : 12 mm x 12 mm x 3 mm
Poids : 0.60 grammes (hors antenne)
Connecteur d'antenne : IPEX1
Télémétrie sortir Pouvoir: <17 dBm
Téléchargement du micrologiciel RC7 pour ES900RX :
Micrologiciel ExpressLRS RC7 pour ES900 RX 915MHz et 868MHz [mise à jour par wifi]

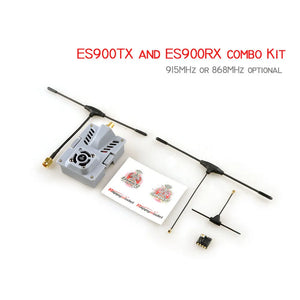

Nouvelle version du kit ES900TX et ES900RX Le pack comprend :
Module TX ES900 x1 (868 MHz ou 915 MHz en option)
Module RX ES900 x1 (868 MHz ou 915 MHz en option)
Antenne TX x1
Antenne RX x2
Boîtier moulé JR Bay monté pour module TX x1
Dissipateur thermique x1
Câble adaptateur x1
Ventilateur 2006 x1
Le forfait ES900TX comprend
Module TX ES900 x1 (868 MHz ou 915 MHz en option)
Antenne TX x1
Boîtier moulé JR Bay monté pour module TX x1
Dissipateur thermique x1
Câble adaptateur x1
Ventilateur 2006 x1

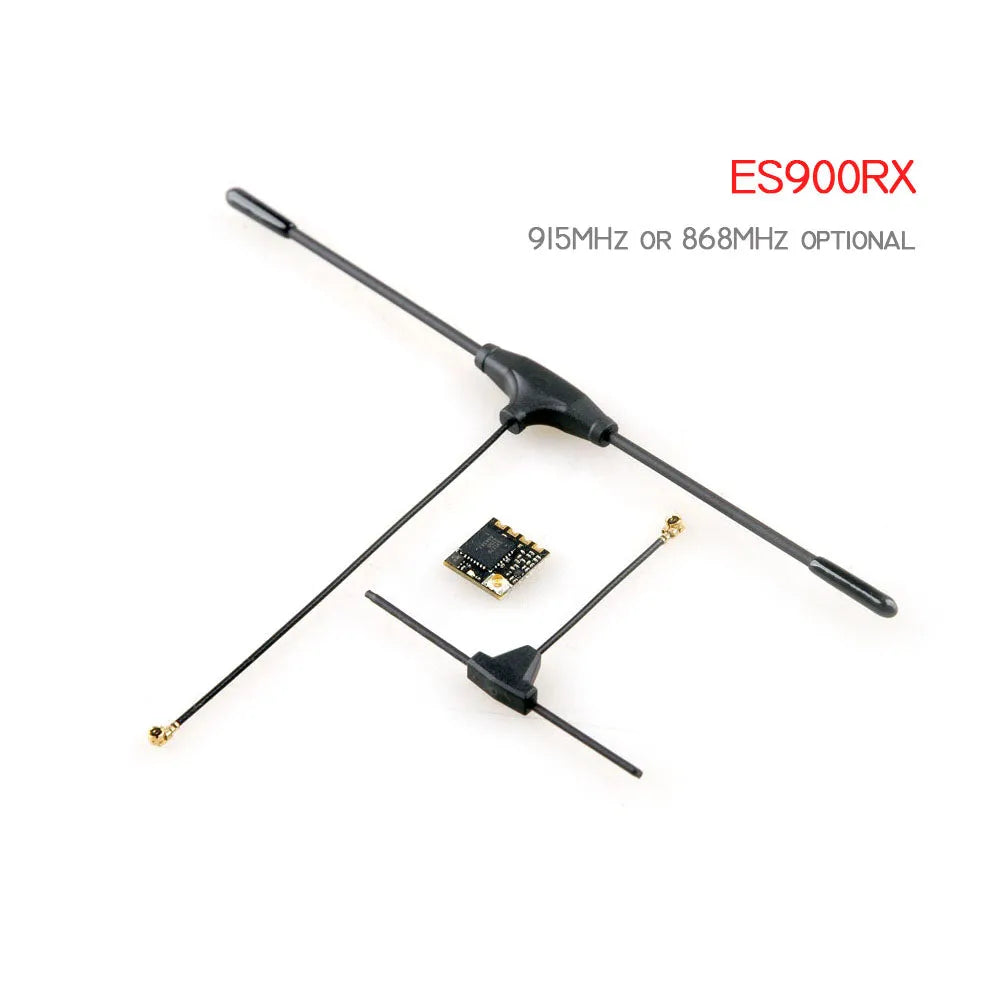

Le forfait ES900RX comprend
Module RX ES900 x1 (868 MHz ou 915 MHz en option)
Antenne RX x2
Procédure de liaison :
- Mettez l'ES900RX sous tension, attendez que la LED rouge s'éteigne, coupez immédiatement l'alimentation, puis répétez les étapes ci-dessus. À la troisième mise sous tension, la LED rouge clignotera deux fois rapidement, indiquant que l'ES900RX est en mode d'appairage.
- Insérez le module ES900TX ou ES915TX dans l'émetteur radio et choisissez le mode RF externe sur le protocole CRSF, puis vous pouvez trouver le menu ELRS à partir des systèmes radio, entrez dans ELRS et appuyez sur [Bind], la LED rouge sur le module ES900RX s'éteindra puis commencera à clignoter lentement et deviendra finalement solide, cela signifie que la liaison a réussi.
Procédure de mise à jour du firmware ES900RX par wifi :
- Faites entrer l'ES900RX en mode Bind, puis attendez environ 1 minute et ne vous connectez pas à lui, puis l'ES900RX entrera automatiquement en mode Wifi, vous pourrez connecter le point d'accès wifi « ExpressLRS RX » en saisissant le mot de passe « expresslrs »
- Visitez le site Web de mise à jour du micrologiciel en saisissant « 10.0.0.1 », choisissez le micrologiciel approprié, puis cliquez sur « mettre à jour », attendez environ 1 à 2 minutes, la progression de la mise à jour sera terminée et vous pourrez trouver « mise à jour du micrologiciel réussie et redémarrage », ce qui signifie que la mise à jour est terminée.
