1,2 GHz 0,1/25/200/800 mW A/V VTX-sändare VRX-mottagare 9 kanaler 1060~1380 MHz för lång räckvidd Drönare
VTX-sändare:
Knappkontroll och LED-lampa
1. 4 gröna lampor representerar frekvens: 0,1 mW (0)/25 mW
(D)/200mW(C)/800mW(H), Standardinställningen för start är 0,1mW. Långt tryck.
på knappen kan växla till nästa frekvens. Genomför åtgärden i cykler.
Varje långt tryck betyder att frekvensomkopplaren och lampan tänds. Obs! Frekvensen måste justeras varje gång
strömavbrott
2. 9 röda lampor representerar bandet, ett kort tryck kan växla till nästa band,
Denna operation kan upprepas i cykler. Varje kort tryckning innebär att bandet
strömbrytaren och lampan tänds. Obs! Funktionen har inställningsminnet, systemet
kan spara det aktuella bandet när strömmen bryts
Typ. Gränssnittsdefinition:
1. Antenntypen är SMA: Antennhuvudet är "utvändig gänga +
hål", och antennstaven är "invändig gänga + nål". Den är utrustad med en 1,2G specialanpassad "Y"-antenn
2.7P1.25 gränssnittsmatriser:
1). Strömingång DC 7-28V;
2). Ingångsjord;
3). Videoingång;
4). 6,5 M ljudingång;
5). DC-utgång 7-28V;
6). DC-utgång jord;
7_.DC-utgång 5V
VRX-mottagare:
Knappkontroll och LED-lampa
1. 9 röda LED-lampor representerar frekvensen, tryck kort en gång för att växla till nästa frekvens. Gå igenom cyklerna, varje kort tryck betyder frekvensomkoppling.
och ljuset tänt.
Obs: operationen har inställningsminnet,
systemet kan spara den aktuella frekvensen när strömmen
avskuren.
Typ. Gränssnittsdefinition:
1. Antenntypen är SMA: Antennhuvudet är "utvändig gänga + hål" och antennstaven är "invändig gänga + nål". Den är utrustad med en 1,2G specialanpassad "Y"-antenn.
2.7P1.25 gränssnittsmatriser:
1). Strömingång DC 7-28V;
2). ingångsjord;
3). videoingång;
4). 6,5 M ljudingång;
5). Likströmsutgång 7–28 V;
6). DC-utgång jord;
7). DC-utgång 5V.
3. 5P Pad-definitionsmatris:
1. Strömingång DC 7-28V;
2. ingångsjord;
3. videoingång;
4. DC-utgång 5V;
5. DC-utgång jord
Specifikationer:
VTX-sändare:
Frekvensband: 1060~1380 MHz
Kanalkund: 9
Kanalfrekvens: 1080/1120/1160/1200/1240/1280/1320/1360/1258 (MHz)
Ljudunderbärvåg: 6,5 MHz/6,0 MHz
Moduleringstyp: FM
Frekvenskontroll: PLL
Ljudunderbärvågskontroll: PLL
Frekvensstabilitet: ±100 kHz (typ.)
Frekvensnoggrannhet: ±200 kHz (typ.)
A/V-förhållande: -26 ± 2 dB
Signalbrus (Fo±3MHz): >70dBc
Kanalbärarfel: 1dB
Antennport: 50 ohm
Inmatningsformat: NTSC eller PAL
Videoingångsnivå: 1V±0,2Vp-p typ
Ljudingångsnivå: 1V±0,2Vp-p typ
Driftstemperatur: -10 ℃ ~ + 60 ℃
Ingångsströmförsörjning DC: 7-28V
Utgångsspänning DC: 7,28 V; DC5 V
Profilmått: 45,5 mm (L) * 35,8 mm (B) * 8,4 mm (H)
Installationshålets position: 30,5 mm x 30,5 mm
Nettovikt: 10 g
VRX-mottagare:
DC-egenskaper
STRÖMFÖRSÖRJNING: 5,0 V
Strömförbrukning: (280 ±40) mA
Miljöspecifikation
Driftstemperatur: -10~+65 ºC
Förvaringstemperatur: -30~+85 ºC
Driftsfuktighet: 85 % RF
RF
Mottagningsfrekvensområde: 1050~1380 MHz
Spänning, stående vågförhållande: 2:1
Demoduleringssystem: FM/PLL
OM: 480 MHz
ANT. ingångsimpedans: 50Ω, typ.
LO-frekvensstabilisering: ±200kHz
LO-frekvensprecision: ±200kHz
LO-kontroll: PLL
Ingångs-LO-läckage: -65dBm
Mottagningskänslighet: -95dBm
Ingångsnivåområde: -95 dBm ~+5 dBm
Videoegenskaper
Videoutgångsimpedans: 75Ω, typ.
Videoutgångsnivå 1Vp-p, typ.
Videopolaritet (NEGATIV)
Videofrekvensrespons: ±5 dB, max. 50Hz ~ 6MHz
Differentialförstärkning: ±5 %, max
Differentialfas: ±5 grader, max.
3Db OM BREDBAND: 16,5 MHz
Signalbrus: 38dB, Min
RSSI-utgångsspänning (-30dBm~-90dBm): 1,3~0,7V
Audio
Ljudutgångsimpedans: 2KΩ, typ.
Ljudutgångsnivå: 1±0,2 Vp-p, typ.
Ljudutgångsfrekvensområde: 100Hz ~ 20kHz
Ljudbärvåg: 6,0 MHz (AR), 6,5 MHz (AL)
Ljudbärarprecision: ±30 kHz
Signalbrus (50Hz ~ 15kHz): 50dB, Min
THD: (50Hz ~ 15kHz, 3 Vp-p) 1,5 %, Max
Profilmått: 44 mm (L) * 27 mm (B) * 27 mm (H)
Nettovikt: 20 g

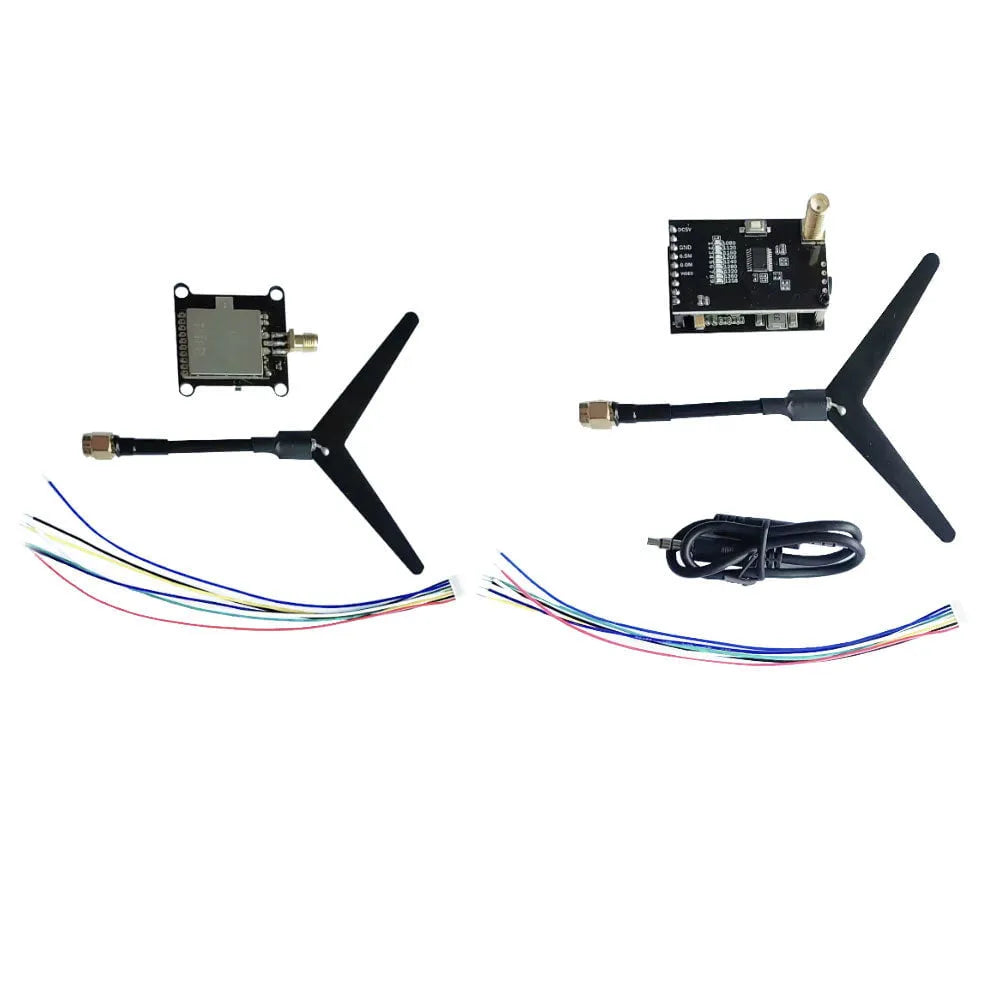

Paket ingår:

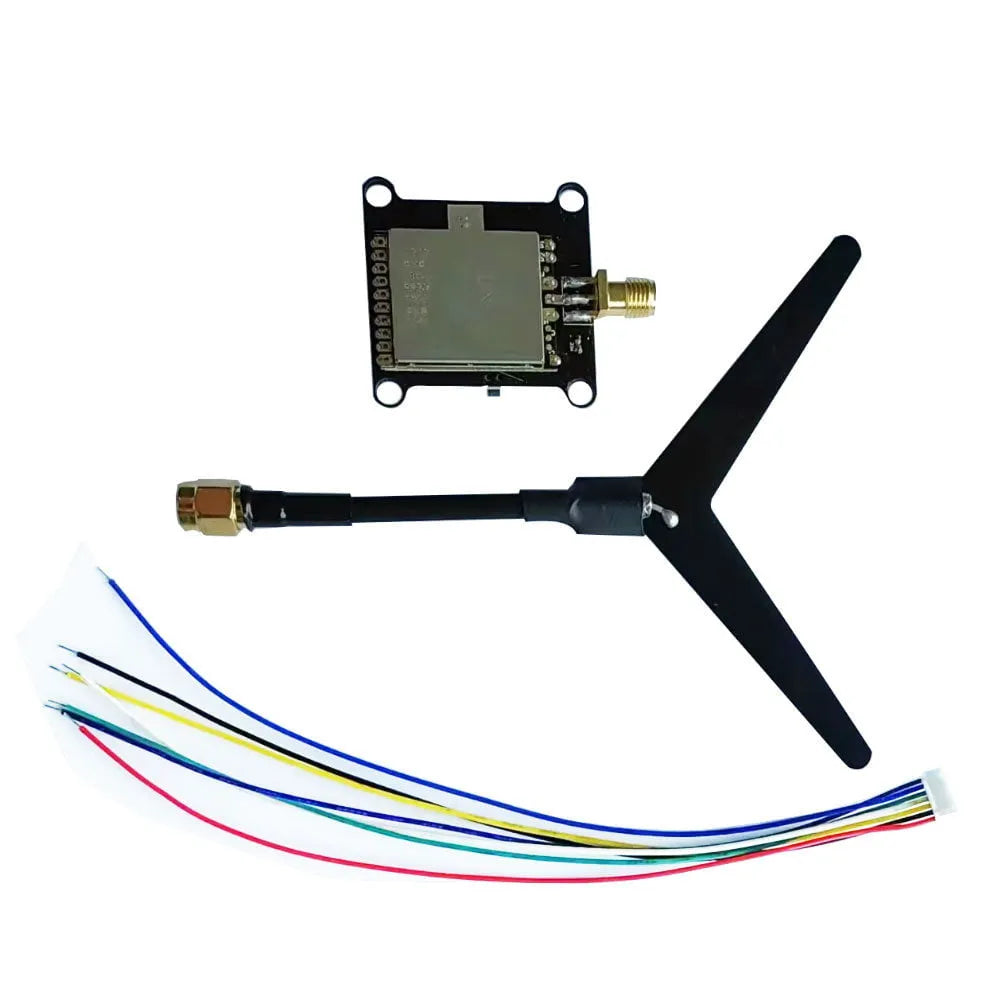

VTX-sändare:
1X VTX-modul
1X "Y"-typ antenn
1X 7P 1.25 enkelhuvudskabel

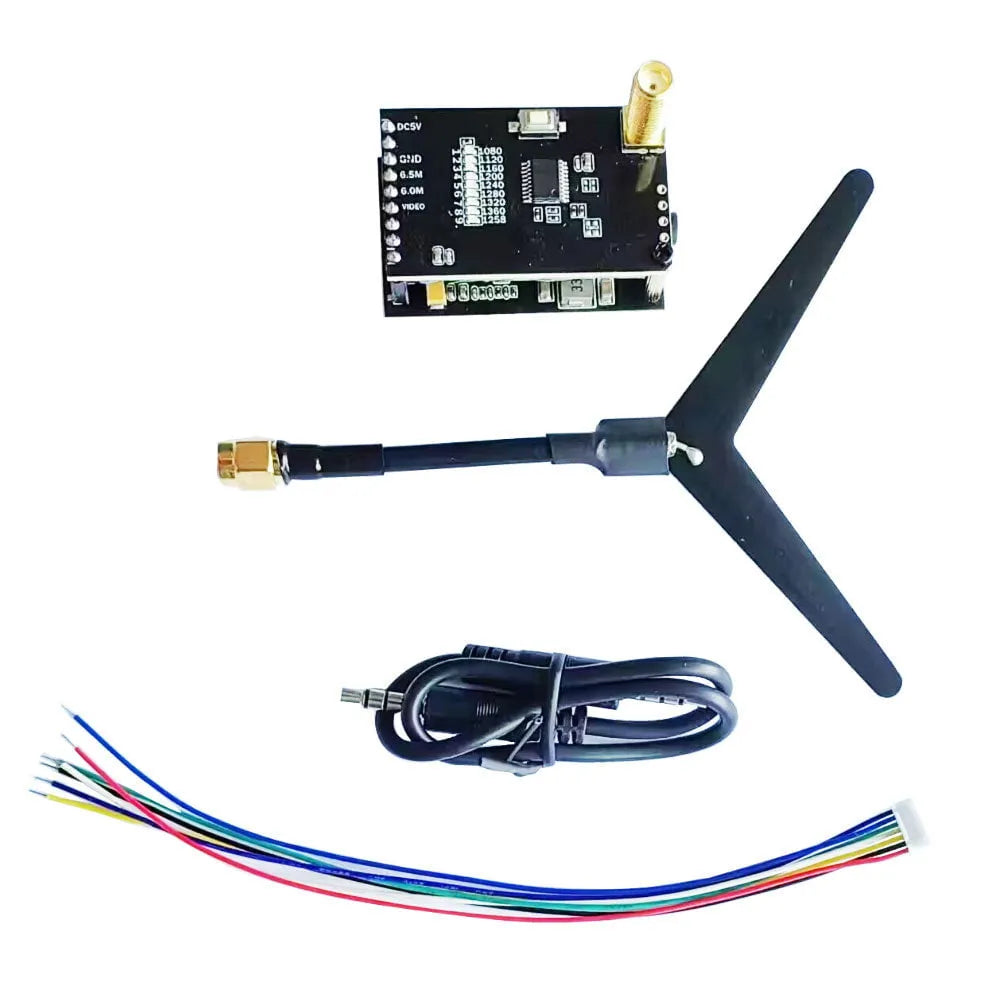

VRX-mottagare
1X VRX-modul
1X "Y"-typ antenn
1X Tvåkanalig videoutgångskabel
1X 7P 1.25 enkel 1-huvudskabel
